16 位恒流 LED 驱动芯片

具错误侦测功能

芯片概述

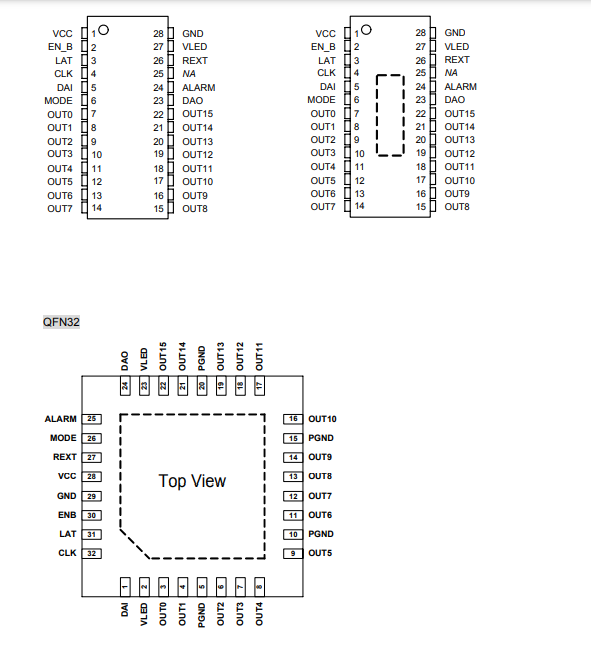

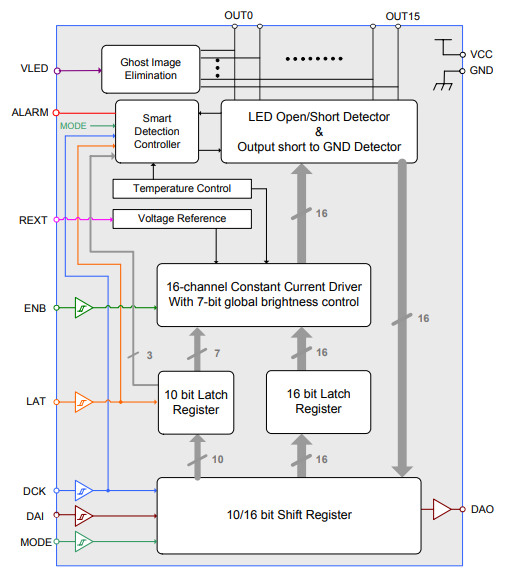

      DM13G 是专为 LED 显示应用设计的沉入式恒流驱动芯片。内建移位寄存器，数据锁存器， 以及恒流电路组件于硅 CMOS 芯片上。16 个输出通道的电流可由一外挂电阻调节。整体电流可 由 7 比特串行输入数据进行调节。内建 LED 开/短路侦测组件，输出通道对地短路侦测和过温 警示电路，帮助使用者侦测 LED 异常，输出通道短路和过温情况。芯片提供两种传递异常信 息给系统的方法：一是从串行输出端（DAO）传输侦测数据回系统，藉由与原始数据比对可以 判定哪一通道发生异常；二是通过专门警示端发送错误信息至系统。

芯片特色

•  恒流输出：5mA ～90mA（由一外挂电阻调节）

•  最大输出承受电压: 17V

•  最大时钟频率: 30MHz z 7bit 线性整体亮度控制

•  内建 LED 开/短路侦测：实时侦测或智能侦测

•  输出通道短路（接地）侦测：智能侦测

•  快速侦测反应：100ns (min.)

•  过温保护: 过温警示 (芯片接面温度 > 130°C)

                      过温断电 (芯片接面温度 > 170°C)

•   睡眠模式选项：睡眠电流< 5uA (典型值)

• 残影消除

•  突波电流抑制

• 施密特触发器输入

• 芯片工作电压：3.0V～5.5V
