DM13C
DM13C
16 位 LED 恒流驱动芯片
具错误侦测功能
芯片概述

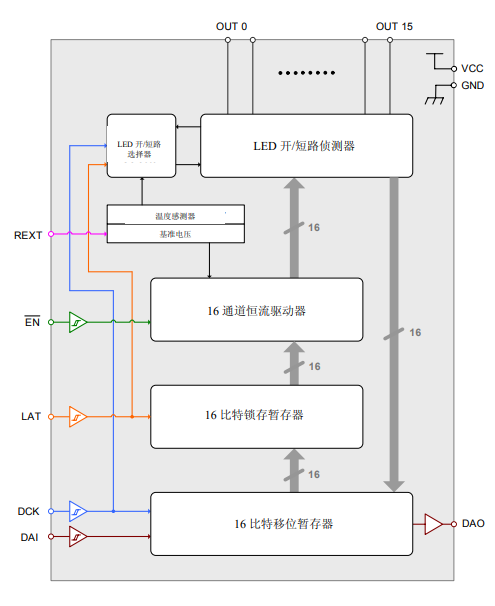

DM13C 是专为 LED 显示应用所设计的沈入电流式恒流驱动芯片。内建移位缓存器,数据锁 存器,以及恒流电路组件于硅 CMOS 芯片上。16 个输出通道的电流可由一外挂电阻调整。内建 开/短路侦测电路组件帮助使用者侦测 LED 异常(开路与短路)。系统可藉由读回串行输出端的 侦测数据与原始数据进行比对以判定哪一通道发生异常。过温断电功能则可保护芯片避免在 高温环境使用下而毁损。
芯片特色
恒流输出: 5~90mA(以一外挂电阻调整)
最大输出承受电压:17V
最大时钟频率:25MHz
具 LED 开/短路实时侦测功能
快速的错误侦测反馈:100ns(最小值)
过温保护功能:过温断电(当芯片接面温度带大于 180°C)
封装及管脚定义与通用 24 脚 LED 恒流驱动器(DM134,DM135,ST2221C)完全兼容
芯片工作电压: 3.3~5.5V

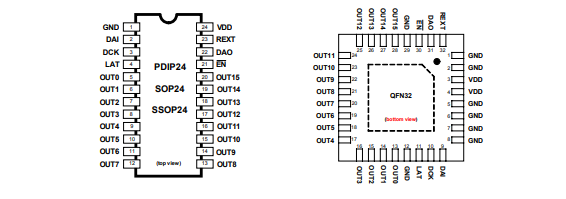

封装形式
PDIP24, SOP24, SSOP24, QFN32 (含外露焊盘)
