16 通道 LED 恒流驱动芯片

可编程 PWM 输出

芯片概述

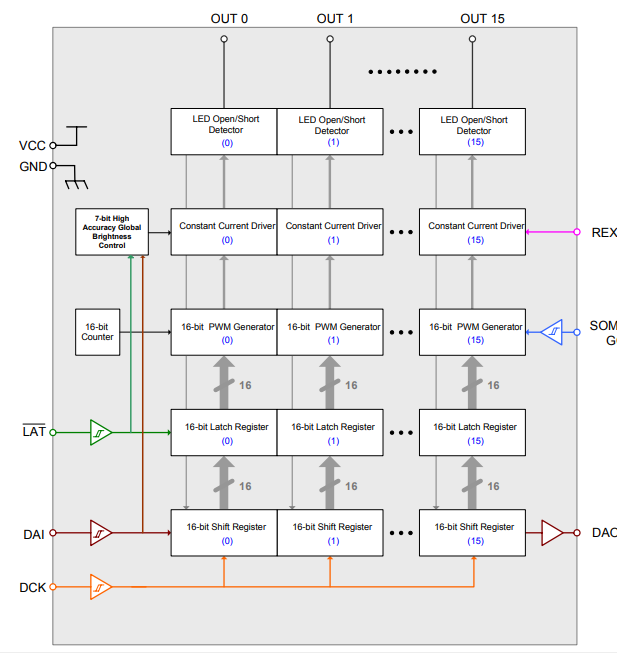

      DM634 是专为 LED 显示屏及照明应用而设计的 16 通道电流沉入式 LED 恒流驱动芯片。每 个通道具 16 比特 (65536 级) PWM 灰阶可控制电流输出。具 7 比特整体亮度调节（GBC）功能。 内建移位缓存器，数据锁存器，及恒流电路组件（可由一外挂电阻调整恒流输出），可选内建 或外部振荡器实现 PWM 输出，并内建 LED 开路侦测组件及过温警示/断电功能,帮助使用者侦 测 LED 异常（开/短路与过温）。

芯片特点：

• 恒流输出：5～90MA（以一外挂电阻调整）

• 16 比特 PWM 线性控制电流输出

• 7 比特整体亮度调节 z 最大输出承受电压：17V

• 最大时钟频率：25MHz z 可选择内部/外部 PWM 参考时钟

• 具 PWM 自运行能力（内置振荡器可达 18 MHz，产生刷新率达 275 Hz）

• 过温警示断电– 过温警示:（芯片接面温度大于 110℃） 过温断电:（芯片接面温度大于 180℃）

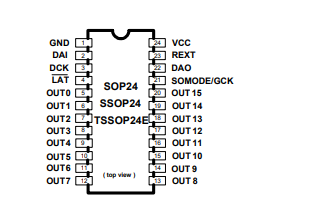

• 封装及管脚定义与通用 LED 恒流驱动芯片(ST2221C, DM134/5/6, DM13C)兼容

•  芯片工作电压： 3.3-5.5V
