8x3-通道 LED 恒流驱动芯片

芯片概述

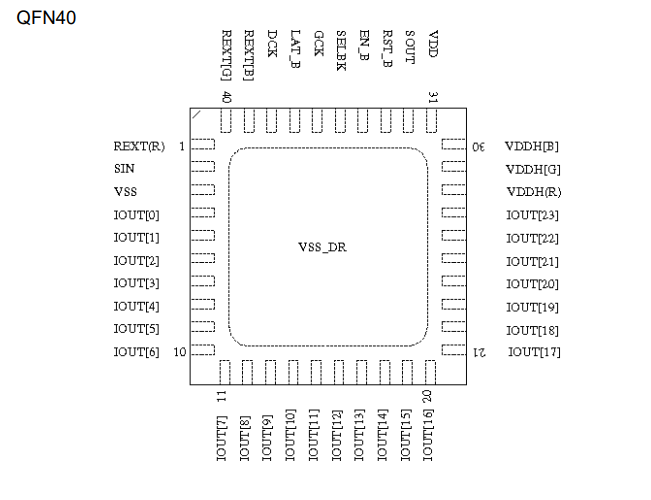

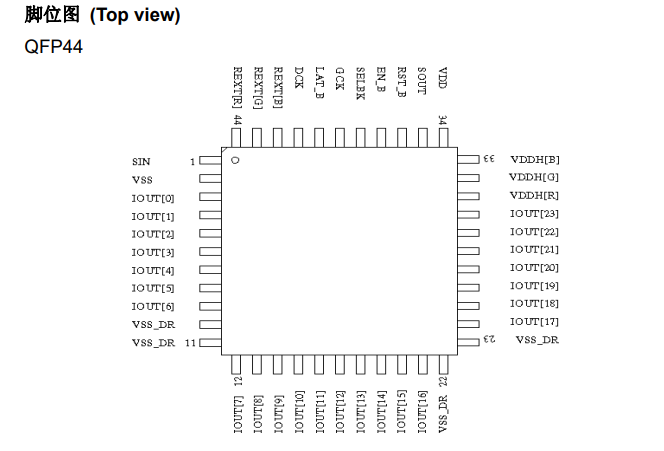

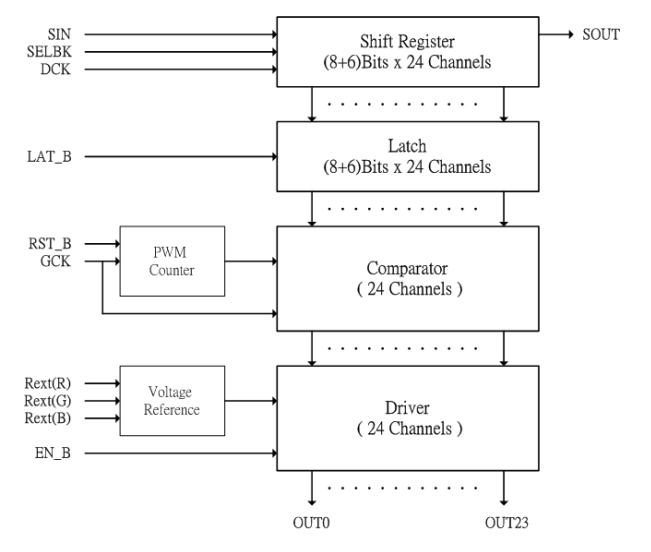

       DM163 是专为 LED 显示应用所设计的沉入式恒流驱动芯片。内建移位缓存器，数据锁 存器，恒流电路组件，以及 64 x 256 灰阶的 PWM 功能单元。8x3 输出通道的电流可由三个 外挂电阻调整，每个通道可驱动高达 60mA 的电流。通过 SELBK pin 脚的选择，灰阶调整数 据将被分为 BANK0 和 BANK1 两个单独的部分。BANK0 是 6 bits 灰阶数据，BANK1 是 8bits 灰阶数据。根据这个系统设置，BANK0 和 BANK1 可以同时被最大化使用以达到 8+6 bits 灰阶调整。另外，使用者也可以选择 6 bits 的 BANK0 或者 8 bits 的 BANK1 来进行单点 校正，另外的 bank 则用来做影像数据。

      DM163 也可以用作 LED 驱动芯片的 PWM 控制器。当 VDDH 连接到 VDD，24 输出通 道输出的数字信号都可以被用来控制 LED 驱动芯片。

 芯片特色

• 24 输出通道

• 8 + 6-bits PWM 灰阶控制

• 恒流输出：5mA 至 60mA（由三个外挂电阻设定）

• 最大承受电压：17V

• 芯片工作电压：3V － 5.5V

• 灰度数据的串行移位输入模式
