通用型高亮度、离线式LED 驱动控制器

SQ9910H是一款开环电流模式控制 LED 驱动器IC。 SQ9910H 可以编程为以恒定频率或恒定关断时间模式工作。它包括一个8V至500V线性稳压器，可以在很宽的输入电压范围内工作，无需外部低压电源。SQ9910H包括一个PWM调光输入，可以接受占空比为 0到 100%，频率高达几千赫兹的外部控制信号。它还包括0至250mV线性调光输入，可用于LED电流的线性调光。

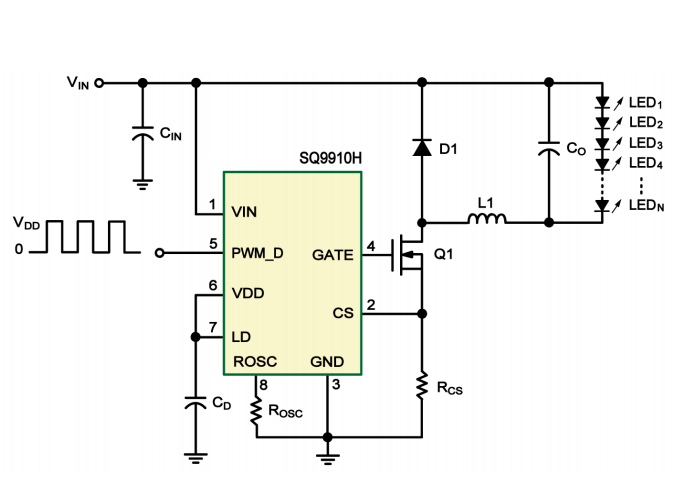

SQ9910H 非常适合降压 LED 驱动器。由于SQ9910H采用开环电流模式控制，因此控制器可实现良好的输出电流调节，无需任何环路补偿。PWM调光响应仅受电感电流上升和下降速率的限制，可实现非常快速的上升和下降时间。除功率级外，SQ9910H 仅需三个外部元件即可产生受控的LED电流。这使得SQ9910H成为低成本LED驱动器的理想解决方案。

产品特性

• 用于单开关LED驱动器的开关模式控制器

• 增强SQ9910的直接替代品

• 开放回路峰值电流控制器

• 内部8V至500V线性稳压器

• 恒定频率或恒定关断时间操作

• 线性和PWM调光功能

• 内置过温度保护(OTP)

• 只需很少的外部组件即可运行

• 采用SOP-8和散热较佳ESOP-8封装

• 符合RoHS标准和无卤素

典型应用

• AC-DC或DC-DCLED驱动器

• RGB三色背光LED 驱动器

• 平板显示器的背光照明

• 通用恒定电流源

• 标牌和装饰LED照明

• 汽车 LED 照明充电器

• 舞台LED 照明
